안녕하세요! 오늘은 무더운 여름철, 유독 열이 많은 N54 엔진의 핵심 관리 포인트인 냉각 계통 정비기를 들고 왔습니다. 여러 고민 끝에 애정을 담아 유지해오던 Z4 35i의 고질적인 문제, 라디에이터 누수를 자가 정비(DIY)로 해결한 과정을 상세히 공유합니다.
🔍 1. 냉각수 누수 진단 및 부품 준비

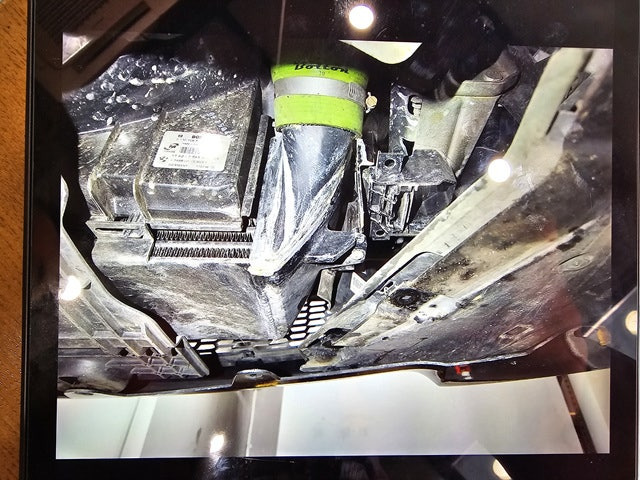

평소 하체 점검 중 라디에이터 사이드 탱크 양쪽에서 누수가 진행되고 있는 것을 발견했습니다. 정품 라디에이터는 국내 재고 수급이 어려워 성능이 검증된 **애프터마켓 제품(약 30만 원)**을 준비했습니다.
💡 핵심 정보: BMW E89 Z4 35i 라디에이터는 E90 335i와 구조가 유사하여 정비 영상을 참고하기 좋지만, Z4만의 협소한 공간과 간섭 부위를 미리 파악해야 합니다.
🛠️ 2. 라디에이터 탈거 단계 (Step-by-Step)
리프트 없이 지하 주차장에서 작키와 안전 말목(안전 잭)만으로 작업을 진행했습니다.

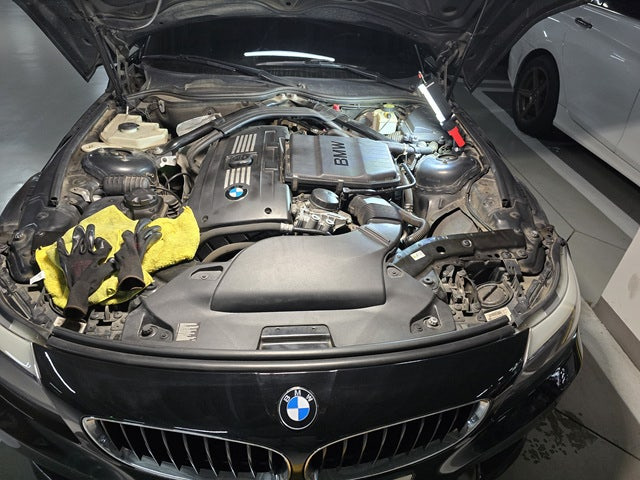

[단계 1: 상단 공간 확보] 8mm 복스알을 이용해 볼트 4개를 분리하고 **인테이크 머플러(품번: 13717582927)**를 먼저 탈거합니다.
[단계 2: 프레임 분리] T30 별 복스를 사용하여 볼트 6개를 풀어 **크로스링크(Crosslink, 품번: 51647219320)**를 제거합니다. 여기까지 완료해야 라디에이터를 들어 올릴 공간이 나옵니다.
[단계 3: 냉각수 배수] 나머지 과정은 일반적인 N54 엔진 라디에이터 교환 영상과 동일합니다. 라디에이터 하단에 위치한 파란색 플라스틱 드레인 코크를 돌려 기존 냉각수를 배출합니다.
⚠️ 3. 중요 주의사항: 벤팅 라인(Venting Line) 파손

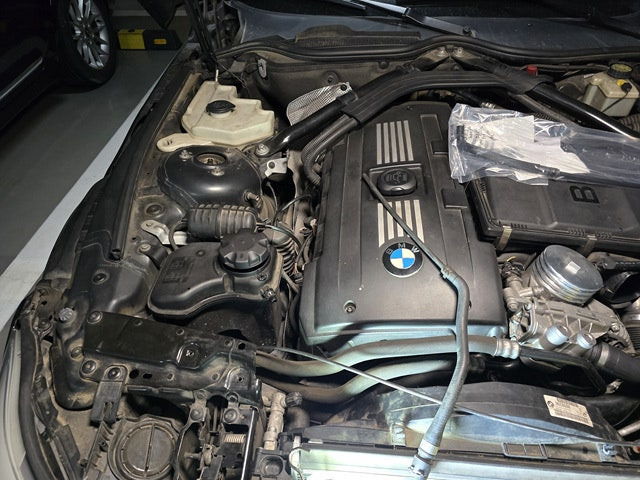

작업 중 가장 조심해야 할 부분은 냉각팬 상단에 위치한 **벤팅 라인 호스(Venting line radiator top, 품번: 17127585740)**입니다. 플라스틱 재질이라 노후화되면 과자처럼 매우 약해집니다.
저는 분리 도중 부러져서 새 제품으로 교환했습니다. 작업을 계획하신다면 이 부품은 미리 주문해두시는 것을 강력히 추천합니다.
🔧 4. 애프터마켓 라디에이터 장착 및 가공 팁
이번 DIY의 최대 난관이었습니다. 에프터 제품 특성상 자리가 잘 잡히지 않아 1시간 반 동안 씨름한 결과, 간섭 부위를 찾아냈습니다.
- 가공 포인트: 라디에이터 좌측 하단 앞부분(아래 사진에서 좌측 하단 삼각형 모양의 플라스틱 앞부분)의 폭이 순정보다 넓고 길어서 차체에 걸립니다.
- 해결 방법: 기존 순정 라디에이터와 비교하여 길게 튀어나온 플라스틱 끝부분을 조금 잘라내니 비로소 제자리에 쏙 들어갔습니다.
✅ 1부를 마치며
아구만 잘 맞는다면 2시간 이내에 충분히 가능한 작업입니다. 비록 지하 주차장에서의 사투였지만, 새 라디에이터가 장착된 모습을 보니 무더운 여름 열관리 걱정은 덜었네요.
이어지는 2부에서는 라디에이터 교체 중 파손되었던 '상부 호스 및 냉각수 탱크 리턴 호스(Venting Line)' 교체기를 상세히 다뤄보겠습니다.
